ArcDroid et Hypertherm Powermax
La référence des ateliers. Les Powermax 45 XP, 65, 85, 105, 125 et la gamme SYNC se branchent sur l'ArcDroid par leur port CPC, avec un câble dédié.
Compatible avec l'ArcDroid
CPC · CNC5 minModèles
Découpeurs Hypertherm compatibles
- Powermax 30
- Powermax 45 / 45 XP
- Powermax 65
- Powermax 85
- Powermax 105
- Powermax 125
- Powermax SYNC
- Max 42 / 43
Câble CPC Hypertherm nécessaire (52 €). L'activation du port CPC peut être requise.
Branchement

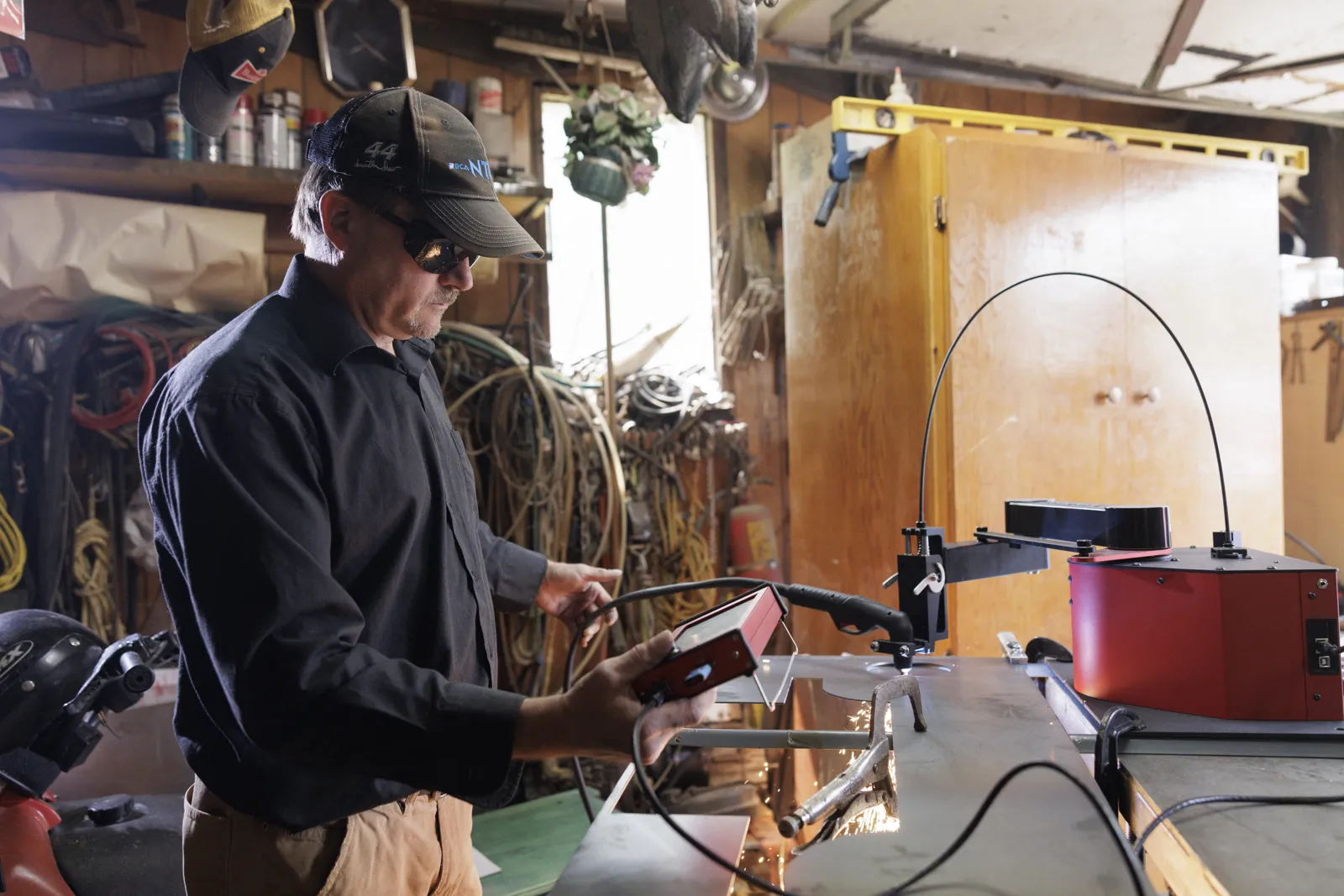

Comment on le relie
Le câble Hypertherm CPC (52 €) transmet le déclenchement de la torche et la tension d'arc divisée pour le contrôle de hauteur. Sur certains modèles, le port CPC doit être activé (torche machine ou cavalier) — la procédure est dans le manuel Hypertherm.
- 01
Fixez l'ArcDroid sur la table et branchez son alimentation.
- 02
Reliez la sortie CPC du découpeur au contrôleur ArcDroid.
- 03
Montez votre torche dans le support universel et serrez les deux colliers.
- 04
Lancez la calibration guidée sur l'écran : sondage de hauteur, test d'amorçage, réglage de la tension d'arc.
- 05
Tracez ou importez votre première pièce. Découpez.
En pratique
Découper avec un Hypertherm sur l'ArcDroid
Ce que l'ArcDroid pilote
Par la sortie CPC de votre Hypertherm, l'ArcDroid déclenche l'arc et lit la tension d'arc divisée : la hauteur de torche se règle toute seule pendant la coupe, même sur une tôle légèrement voilée.
Réglages de départ
Réglez l'ampérage du Hypertherm selon l'épaisseur, comme en coupe manuelle. Vitesse, hauteur de perçage et hauteur de coupe se règlent sur l'écran de l'ArcDroid, sans ordinateur. Nos repères par épaisseur et ampérage sont dans le guide.
Lire l'article : Épaisseur de découpe plasma : ce que coupe vraiment un 45, un 65, un 105 A →Avant de commander
Trois vérifications suffisent : la référence exacte de votre Hypertherm, le type d'amorçage (arc pilote ou contact, jamais HF) et l'emplacement de la sortie CPC. Un doute ? Envoyez-nous une photo de la plaque signalétique.
Lire l'article : Quel découpeur plasma choisir pour une machine CNC ? →Le câble
Un câble, et c'est branché.
Branchez un Powermax 45 XP, 65, 85 ou SYNC à l'ArcDroid en quelques secondes.
Questions
Hypertherm et ArcDroid
Mon Powermax 45 (ancienne génération) est-il compatible ?
Oui s'il dispose du port CPC ; les Powermax 30 et Max 42/43 se raccordent sur la commande de torche, sans contrôle de hauteur automatique. Appelez-nous avec la référence exacte.
Faut-il une torche machine ?
Non. La torche manuelle Duramax se monte dans le support universel de l'ArcDroid. Une torche machine reste possible.
Le contrôle de hauteur automatique fonctionne-t-il avec un Hypertherm ?
Oui : la sortie CPC du Hypertherm fournit la tension d'arc divisée que l'ArcDroid utilise pour ajuster la hauteur de torche en cours de coupe.
Un doute sur votre version ?
Envoyez une photo de la plaque signalétique, on vous répond dans la journée.
