Support — mise en route.

Tout ce qu'il faut pour installer, mettre à jour et entretenir votre ArcDroid.

07 82 95 63 93PDF · FR / DE

Installation

Mise en route en quatre étapes

Avant de commencer

Ce guide est un récapitulatif rapide des principales étapes à effectuer lors du premier démarrage de votre ArcDroid. Il ne remplace pas la procédure complète d'installation et de mise en service. Avant toute utilisation, référez-vous impérativement au mode d'emploi français, disponible en téléchargement un peu plus bas sur cette page.

01
Déballage et installation
Commencez par déballer soigneusement votre ArcDroid et l'ensemble de ses accessoires. Installez ensuite le robot sur un support stable, parfaitement droit et de niveau avant de procéder à sa mise en service.
02
Mise à jour
Avant toute première utilisation, il est important d'effectuer les dernières mises à jour disponibles. Mettez à jour le firmware de votre ArcDroid à l'aide de la dernière version disponible en téléchargement ci-dessous, puis effectuez également la mise à jour de votre tablette Simple Trace™ avec la version française. Pour vous accompagner, vous pouvez suivre la vidéo officielle ArcDroid, qui présente la procédure étape par étape.
Voir la vidéo officielle de mise à jour
03
Calibration du robot
Lors de la première mise en service, vous devez effectuer la calibration du bras de l'ArcDroid. Munissez-vous du triangle d'étalonnage fourni avec la machine et suivez simplement les différentes étapes indiquées sur la tablette. Une fois cette première calibration réalisée, il n'est pas nécessaire de la refaire avant chaque utilisation. Nous recommandons néanmoins d'effectuer une nouvelle calibration environ une fois par an, ou lorsque cela s'avère nécessaire.
Voir la vidéo officielle de calibration
04
Prêt à découper !

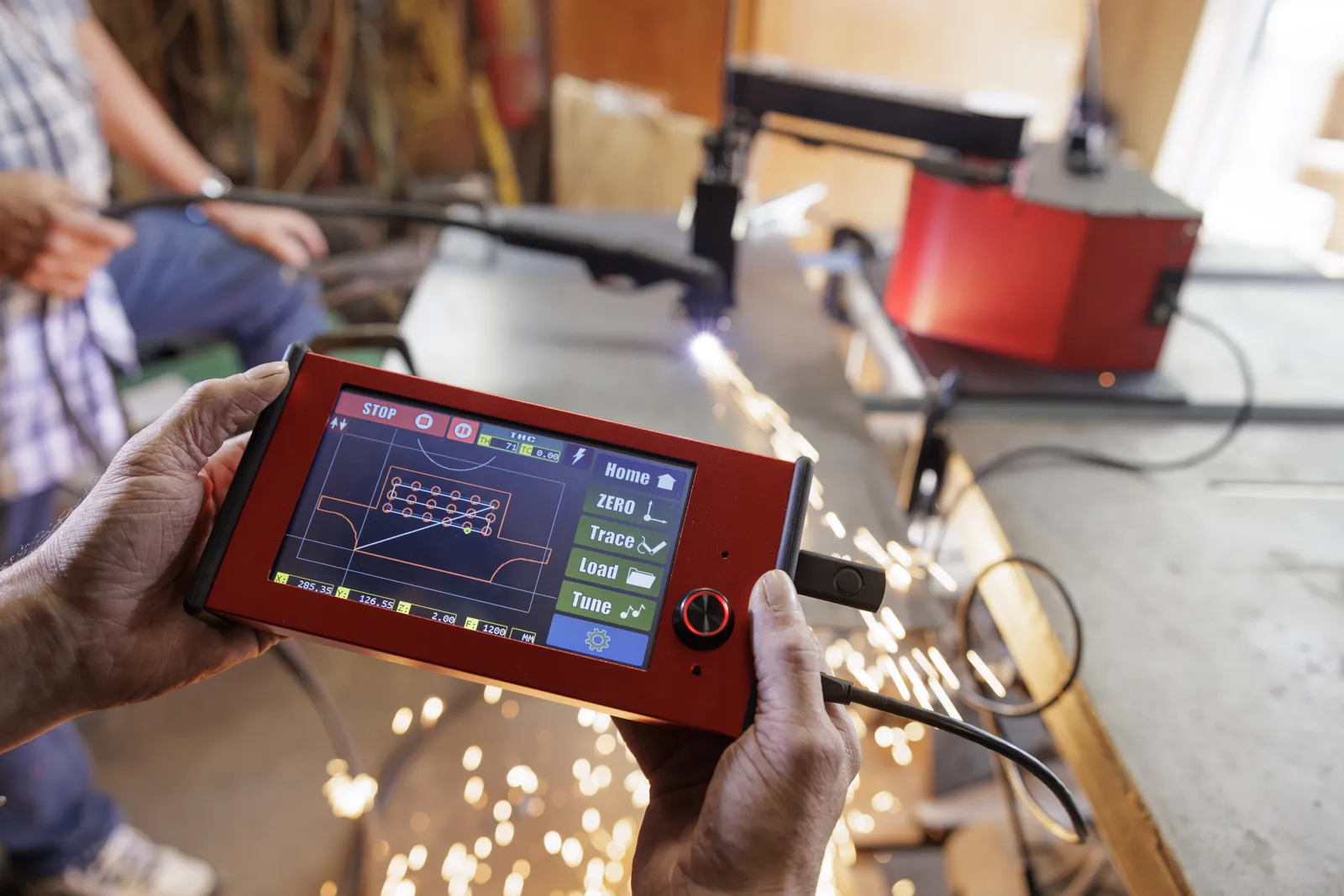

Votre ArcDroid est maintenant prêt à réaliser ses premières découpes. Vous pouvez créer directement votre pièce à l'aide du stylet et de la tablette Simple Trace™, reproduire une forme existante ou importer vos propres fichiers DXF ou G-code. Il ne vous reste plus qu'à régler votre découpeur plasma en fonction du matériau et de son épaisseur… et à lancer votre première découpe !

Fichiers

Téléchargements

Le manuel et le guide de démarrage en français sont ici ; le logiciel Simple Trace™ et le firmware, toujours à jour, sont sur le site du fabricant.

FAO

Post-processeurs

Pour générer un G-code ArcDroid depuis votre logiciel de FAO. Sélectionnez la compensation d'outil « dans l'ordinateur » à l'export.

Télécharger les post-processeurs ↗

Fusion 360SheetCAM (v2)QCAD/CAMVectric (VCarve, Aspire)Estlcam (intégration native)

Au quotidien

Entretien et consommables

Consommables plasma

Buses et électrodes s'usent à chaque amorçage : une coupe qui s'élargit, des bavures, un arc instable signalent un remplacement. Gardez un jeu d'avance.

Air comprimé

Sec et propre : un filtre-sécheur en sortie de compresseur protège la torche et la qualité de coupe.

La machine

Soufflez la poussière métallique après les grosses sessions, protégez-la avec la housse. Aucun graissage particulier.

Après l'achat

Garantie et SAV

Un an de garantie constructeur sur la machine et les accessoires, mises à jour logicielles gratuites à vie. Le SAV se fait depuis notre atelier d'Oberentzen, en français : diagnostic par téléphone, pièces détachées, retour atelier si nécessaire.

Diagnostic par téléphone ou visio
Pièces détachées d'origine
Communauté mondiale : forum officiel et groupe de 15 000 membres

Forum officiel ArcDroid ↗

Bloqué ? Appelez.

Un problème de calibration, un doute sur un réglage : on regarde ensemble, par téléphone ou en visio.
